この事故はさかのぼること2009年の6月、上海市閔行区でほぼ建設が終わったばかりの13階建てマンションが、パタっとまるでドミノが1個倒れたかのように原型をとどめたまま横倒しになったというもの。いったい何故このような事態になってしまったのか?最近になって再び海外サイトでこの原因と結果の画像が公開されていたので、見逃していた人はチェックしてみることにしようそうしよう。

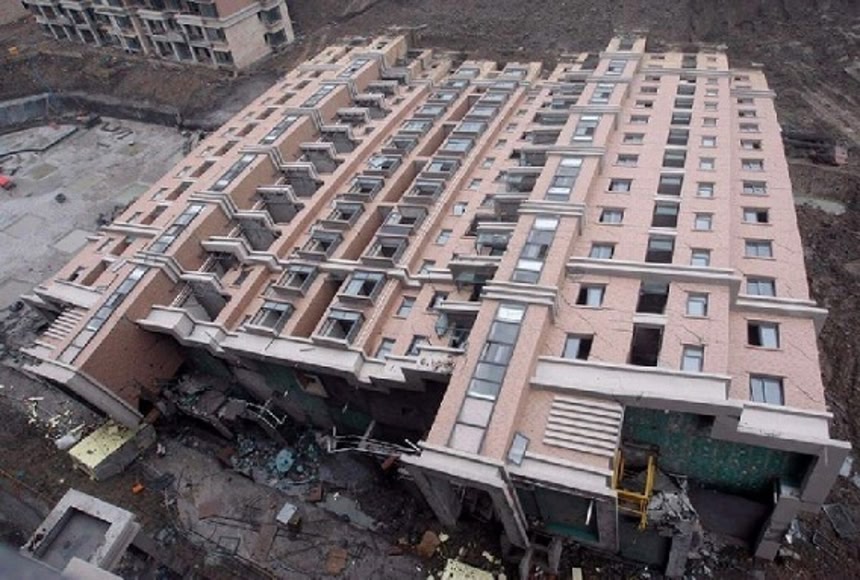

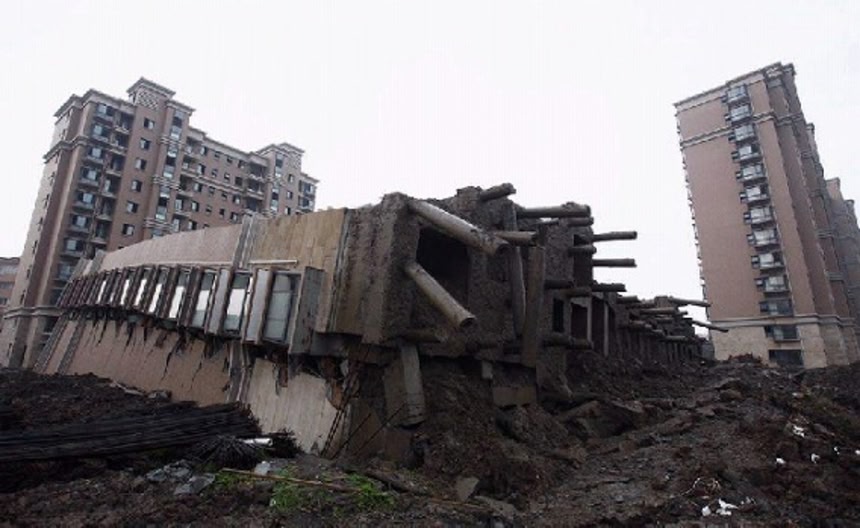

ソース:China LITTLE OOPS | Crack Twoパタリと横たわるマンション。この事故により1名の工事作業員が死亡したという。

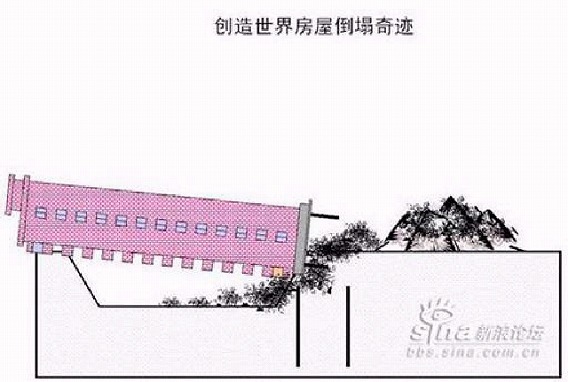

こんな倒れ方をした原因とは?

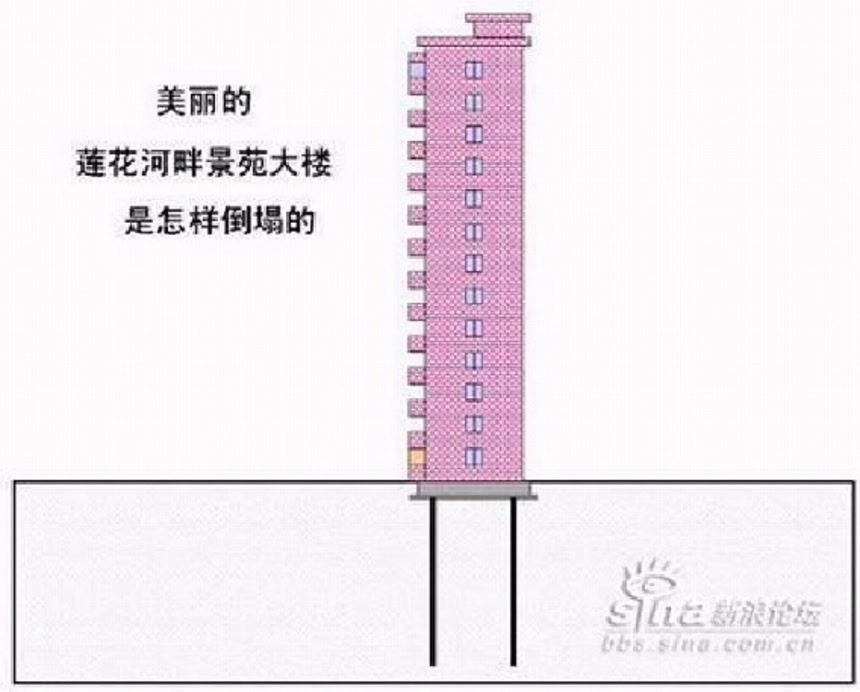

まず、建物が建設された

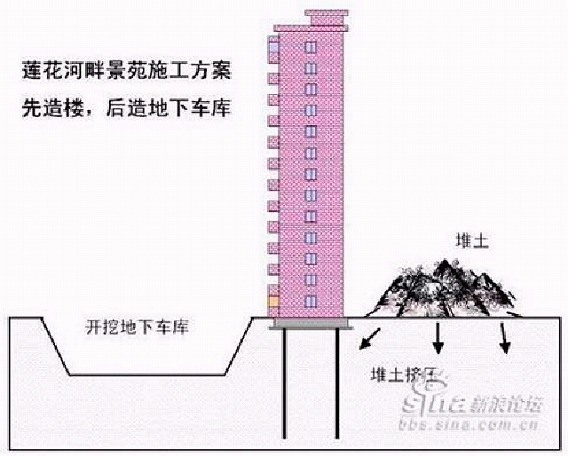

その後、建物の南側に地下駐車場を作ることとなり、土を掘り返した。掘削土は北側へと積み上げられていった。

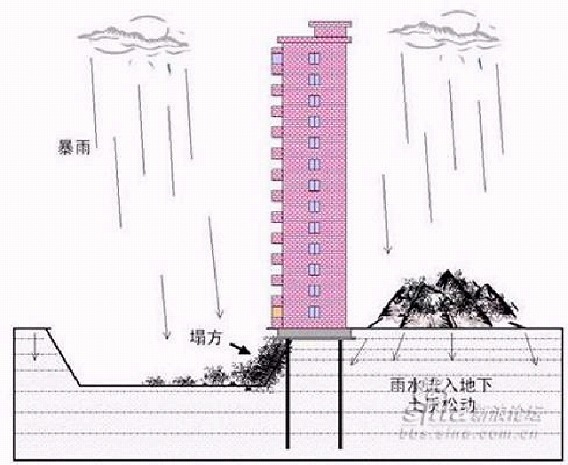

ここで、豪雨がこの地域を襲った。
積み挙げられた掘削土は、建物の方向へ流し込まれ地中に埋め込まれたコンクリートの杭を破壊。
バランスを失った建物は、パタン!!っと倒れてしまったそうな。

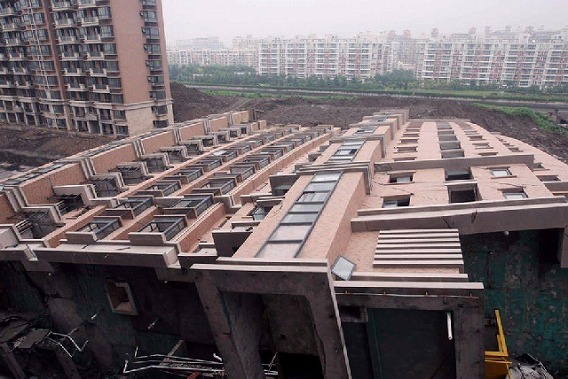

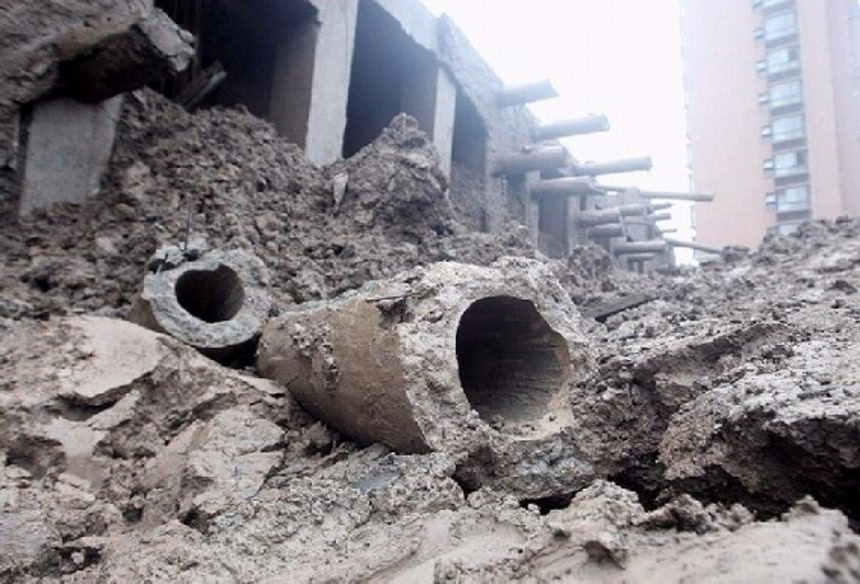

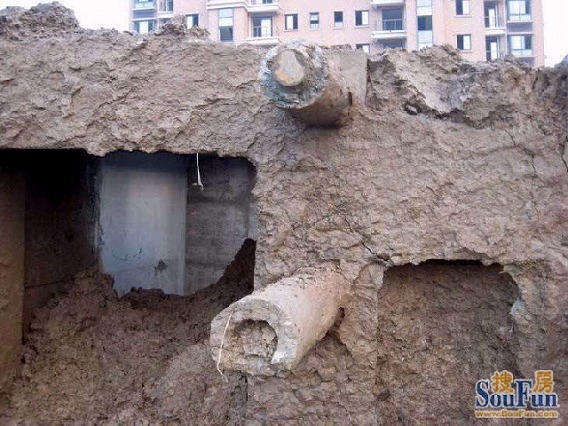

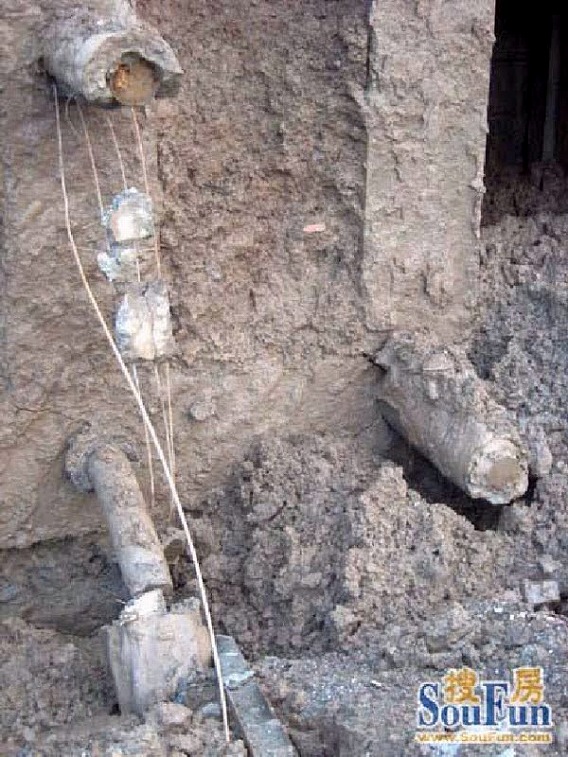

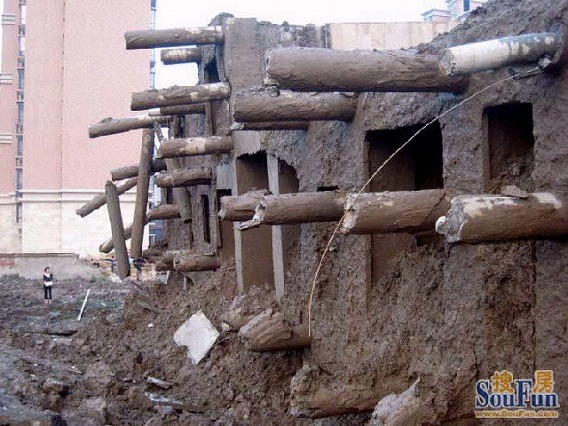

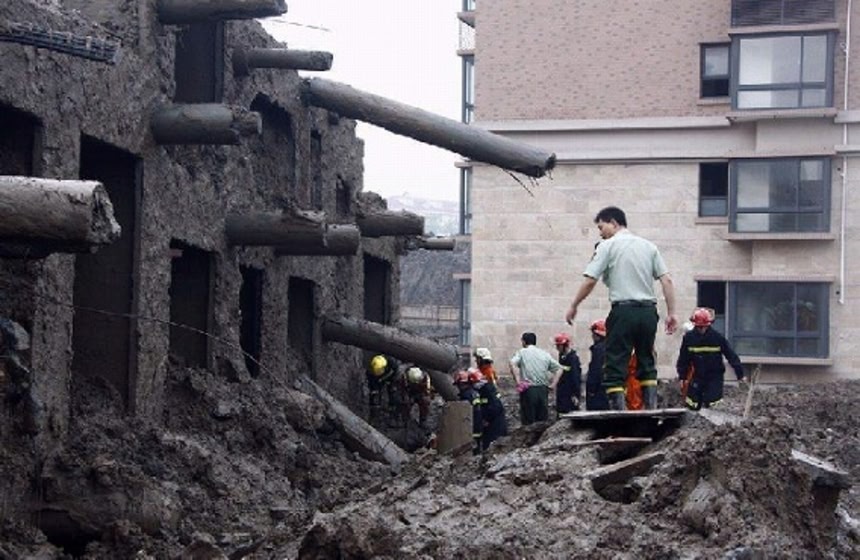

壊れた建物の様子
コメント
1.
姉歯もビックリ
2. 123
杭に鉄骨が余り見あたらないような・・・
有っても細すぎないか?
3.
なんだよこの細さと、泥は
4.
この杭はないわー。
5.

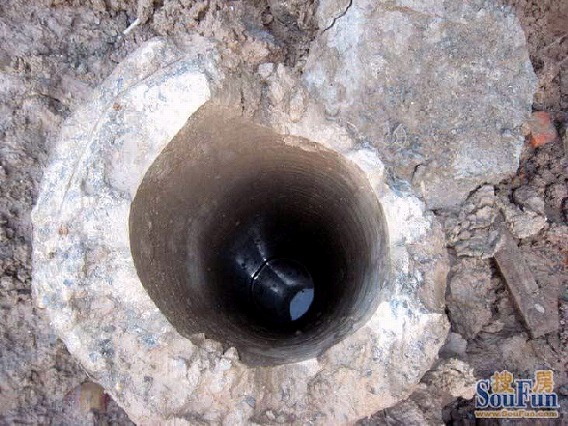

杭の中が空洞だったってこと?
プラス地盤がゆるい所に
基礎を作らず地中の杭だけに頼ってた?
俺、2009年の9月に上海に行ったんだよな・・・
6. のよ
コンクリートの杭がマジでコンクリートオンリーでωαγοτα...φ(^Д^ )ギャハ
人が住む前で良かったな。
7.
こんなこともあろうかと隣のマンションとの間隔は
大きくとってあるんだ。(`・ω・´)キリッ
8.
倒れても壊れないとはさすが中国建築!頑丈な作りだぜ!
9. はにゃ
鉄筋は一切入れないんだ…
10.
さすが中国w
自ら滅亡する哀れな民族w
11. あ
掘削土が何でコンクリの杭を壊すんだ?
これ雨が無くてもやばそうなんだが近隣の同じような建物は大丈夫なのか
12. ま
1棟丸ごと倒れてるなら
当然すぐ隣に建っているマンションも
倒れないまでも相当傾いてると思われ…。
13.
軟弱地盤には凝固剤入れて、土を硬くしてから杭を打って建屋を乗せる
さて、残土が水吸って重くなったからといって、地盤が押し流されるなんてのは固めていない証拠
コレ建てた連中は建築の素人だろ
そうでなければ地盤改良の費用を着服する為に手抜きしたんだろ
地震きたら液状化してドミノ倒しになるぞ
14.
当時から言われてたが、直接の原因は雨か何かで、根本の原因は手抜き工事だ
15.
基礎に土管使ってるからな
16.
作業員1名死亡か。空気がよめなかったんだね・・
17. むにゅ
国民性からこの程度なら家賃次第で即満室!真上には満天の星空だし
18.
中国民はもうちょっと怒っていいと思う。
日本なら建設会社を自殺まで追い込むぞ。
19.
※)中国でビルの倒壊は日常の風景です
20. ha
中国は知らないけどシンガポールはあまり地震が来ないので
建物を積み重ねて建てているって聞いたよ
それでも積み立てる高さは定められてるみたいだけど
中国もそういう感じなのかな
これは根元から倒れてるから関係ないか
作業員さんのお悔やみ申し上げます。
21. sawatcho/メカリド
きれいだなw
22.
>積み挙げられた掘削土は、建物の方向へ流し込まれ
>地中に埋め込まれたコンクリートの杭を破壊。
このメカニズムがわからない。
23. ふぁ
せっかくならビルドミノが見たかったなぁ
24.
これみてると
中国と戦争しても勝てそうな気がする
25. sengoku69
さすが中国。パクリ新幹線も大事故の予感・・・
26.
鉄筋が入ってねえ・・・
27.
何この泥??基礎工事は?!嘘でしょ?!
もしかして今ある建物の殆どがこうだってわけじゃないんだよな???
28.
怒った掘削士が杭を破壊したのかとおもた
29. しろうとさん
盛土による上載荷重ですべり破壊がおきて、杭が折れちゃったという事かな。
30. マネすんなよ!!
日本では絶対にまねできない建築技術。さすがです。
31.
中空の基礎杭ってなんだよw

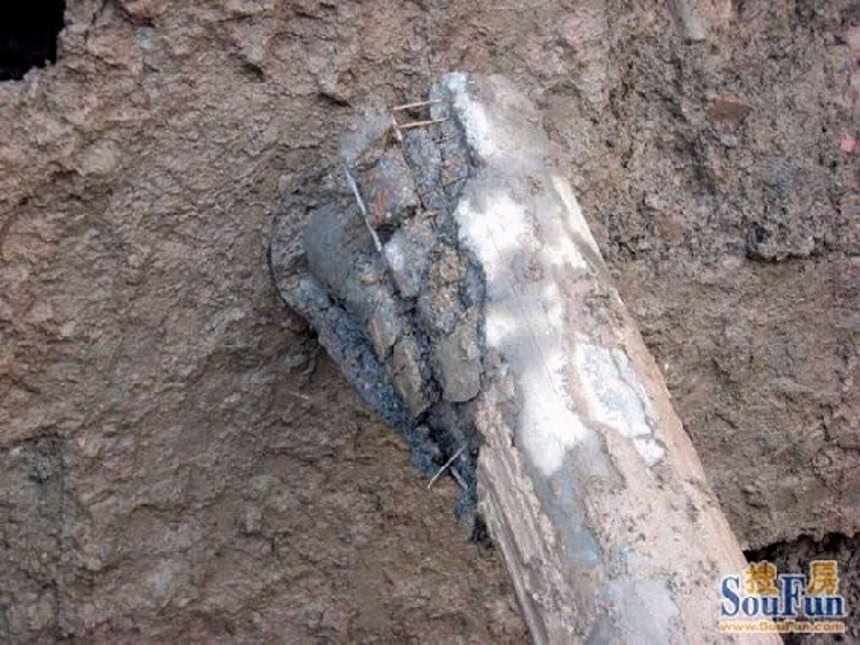

元記事でぜんぜんつっこまれてないけど、これ、中国ではあたりまえで
建築法違反にさえなんないのかww
さすが中国すべてが見せかけだけ重視な張り子のバブル
32.
地震が少ないからこその作りなんだろうが、
まぁ、それを差し引いてもひどいけどな。
33. 2
いつも、建設ネタだと「こんなん常識」みたいな書き込みが必ずあるけど、
これは常識じゃないんだ・・・
34. あ
早く中国に震度6おきろ
35.
普通パイルは空洞だが 強度が全く足りない
土の中で横に折れるなんて日本じゃ絶対にあり得ない
原型を留めたままの横倒しは中国のお家芸でしょうな〜
36. がり
なんか・・・
ハーモニカみたいだな・・・
37. ・
人口が多いだけの バカな国 頭がいいのは 一握り
技術もない 見た目が良ければ全てよし なのか?
よく分からない 怖い国でもある・
38. K
穴を掘るとき鋼矢板を使わないんだな。
この建物群に見合った地下駐車場なら地下2階ぐらいあったのかも。
いや、写真で見ると既にコンクリートで固められているから雨で土が大量に流れるというのは不自然だよね。
隣の建物を見ると、地下駐車場の土の斜面が建物ギリギリまで来ているから、かなり無茶な工事をしているわけです。
隣の種物が倒れなかったのは、反対側の土盛りが少なかったというより、運だけだったのかもね。
39. 長瀬
柱にトッポ使うんじゃねーよw
40. K
ウィキペディアによると「杭基礎(くいきそ)とは、主に軟弱な地盤における構造物の建設において、浅い基礎では構造物を支えることができない地盤の場合に、深く杭を打ち込み、構造物を支える基礎。」とあります。
地盤表面の強度を問題としないはずの杭が水に流されただけの土の圧力で折れてしまうという説明で納得できるというのも不思議です。
41. 。
その点トッポってすげぇよな、最後までチョコたっぷりだもん。
42.
こいつ大川ナントカの広告張ってたぞ。
43.
ここは汚染されている
44. 8
確か上海の地盤って脆かったような・・・・。 もし、それなりの地震が来たら、お粗末な建造物は軒並み倒れるだろうな。
45. やた
地震が来たら中国の高層ビル群は凄いことになりそうだな
46. K
4.6メートルの深さの穴と10メートルの高さの土盛りで、3,000トンの横の圧力が杭に加わったそうです。
でも、杭にそんな力が加わるなら土が杭を避けていきそうな気がします。
47.
つか細くて空洞はないだろ
今回のゲースじゃなくても倒れただろうな
48.
>その後、建物の南側に地下駐車場を作ることとなり、
何もかも駄目っぽいな。
これが本当なら計画性がなさ過ぎる。
支柱はもう、鉄骨すら見えないのもが見受けられるけど考えるのを放棄したいわぁ。
49. r
ドミノに成らなくて良かったなw。
50. d
こわっ
他のマンションもどうにかした方が良いよ・・・
51.
杭の意味がないだろwおれとるやんけw
52. G
堆積土?盛土?の土圧に地盤自体が耐えられず横滑りしたんだね
…豪雨とはいえ、地盤緩すぎじゃね?、
そんな所にマンション建てるならもっと基礎シッカリしないと。
53. w
雨降らなくても結果は同じだったんじゃ。
54. 名無しさん
ハリボテ国家には相応しいだろ。
55. あ
「できたあー!」
「へっぷし!」どさー
「アイヤー」
56. !
さすがチャイナクオリティー
57.
このまま、住む。
58. yyy
単なる言い訳。
高層ビル倒壊の原因が大雨って、そんな訳ないだろ。
何とか理由つけないと、他ビルも空室のまま。
馬鹿を騙して、少しでも売るつもりだ。
59.
本当に馬鹿だな
60.
>>19中共を批判すると消されるぞw
61. あ
雨が降るのが早すぎだよー
もう少ししたら会社倒産させて
トンずらする予定だったのにー
62. K
動画の最後の方は、盛り土の反対側が川になっていて、そちらもヒビが入って被害を受けているみたいですね。
63. みあきち
こーゆー建築工法・手順は、民間のマンションでなく中国の国家存亡に関わる重大な施設などにこそ適用して欲しいものだな
64. どざえもん
設計図もコピーですから
65. arara
周りにある他のマンションもみんな同じだろうね
66. あは
杭の中は空洞で正解です
コンクリートが流れ込まない様に傘を着けるくらいですから
本来、杭は柱の部分に打ち込むはずなんですが
ぱっと見た感じでは梁の部分に打ち込んでて、柱の部分が見当たらないんですよね
67. 222
杭より基礎の形がおかしくねえ?
柱部の基礎が見当たらないんだけど?
13階建てなら基礎ももっと埋まってるはずなんだが
やけに浅いような、日本なら地下でも作るのかってくらい
深く基礎を作るんだが。
68.
さすが中国さんですね
69.
>積み挙げられた掘削土は、建物の方向へ流し込まれ
流し込まれ、じゃなくて土の重みの圧力で折れたんじゃないか?
70. うp
これが中国伝統のおから工事ってやつなのか?
71. 停電だー
その前に殆ど無筋杭を問題視しろよw
72.
何気に震災でも姉歯物件は無事だったみたいだし
大陸とは手抜きや偽装のレベルが違うな
73. ねずみ
チュウ国に地震がきたら被害甚大っぽい。この建物もまだ住人が住んでないのは不幸中の幸い。亡くなられた作業員さんの冥福を祈念し申す。
74. あ
中国、韓国みたいな三流国家は、見た目の体裁だけ整えて商売しようとするからな
中身はスカスカ
75. K
ウィキペディアによると「はさみはせん断力を利用したものである。2枚の刃で、物体に平行で逆方向の力を加えると、刃と刃のすきま部分にずれが生じて切れる(せん断する)。」となっています。
地下の方が地層があって、地震で2つの層にずれが生じるなんて普通にありそうです。
図で「剪力」とあるのが、「せん断力」でしょう。
地層でなく雨水がしみこんでいるかでも同じことが起こるわけです。
76. 窓
これ、よく見ると窓ガラスがほとんど割れてないんですよね。それでここの窓ガラスを作ったメーカーがこれを利用して宣伝して、大儲けしてるらしいです。 マンションが倒れても割れない窓ガラス。。。中国人は不滅です。
77. a
さすがぁ!
78. みんす
>78
日本の政治家と同じだなwwww
79.
現地の人は怖くて買えんだろw
とっとと法整備しろよ。
80. K
>>70
杭基礎にせん断力の考慮は必要のようです。
ttp://usami-k.com/ground/sub03.html
81.
これはくいがのこるな
82.
85 評価します。
83. Re:ミンス
>>82
日本の政治家は中国人ではありません。朝鮮人です。
84. 名無し
入居前で良かった
85. 89
なんだ中国か。いつもの一日一倒と何が違うの?
86.
中国にしては丈夫なもんつくったやんけ
87. 774
いつも通りの中国だ。
何の問題も無い。
88.
まだ人が住んでなくてよかったね
89.
ワロス
90.
壊れたらまた造ればいい
こうやってお金がぐるぐる回る
91. K
中国で“ありえない倒壊”が連続=その理由とは?
2009年08月10日
ttp://kinbricksnow.com/archives/51456145.html
92. K
8階建ての場合の工事現場写真
ttp://www.okiso.co.jp/suncrest/shurisamukawa/facility04.html
93. K
県立淡路病院建築工事
ttp://www.sumotogas.co.jp/?p=2922
94. K
地盤改良工事に使う杭とその使い方の写真
ttp://www.nishikawa-home.co.jp/info/17657.html
たぶん住宅用です。長さ5m直径21cmの杭を91本も使っています。
長さや太さが違うのかもしれませんが、そんなに違っているようにも見えません。
既製品のはずですから大きさには限界があるはずです。
こんなもので13階建てを支えられるとは思えません。
95.
他人の技術盗んで上っ面だけ作り上げても、
何か問題があったときに対処できないよ。
96.
pc杭は地盤の良い所に。(工場で作った物だからコストが安い)
摩擦杭は地盤によって太く(表面積)
深く(硬い地盤まで)そんな感じ。
高い建物になればなるほど杭の長さと直径が大きくなるんだ。
(地盤改良もしなければ)
これ、PC杭が折れてます。杭の強度の問題でしょう。
(電柱が折れるレベルと違いますよ)
97. K
電柱は、自動車の衝突のダメージを軽減するために、時速20km程度で折れるようにできているそうです。
それでも鉄筋はつながったままのはずです。
杭の断面が一番よく写っている写真を見ると、鉄筋はコンクリートと同じ面で切断されている上にサビが出ています。
コンクリートは鉄を錆びにくくすると聞いていますし、事故直後に撮った写真のはずですから何か変です。
それが2つしか見えないから、ほとんどは鉄筋がすっぽ抜けてしまったのかもしれません。
大地震に耐えられる杭とは、とても思えません。
98.
震度1でも倒れそう
99.
倒れたヤツを起こして3階くらいまで穴に埋めて再利用するから問題ない
100.
レゴブロック以下の強度だな
101. K
上海の“転倒”マンション、「品質優秀」で表彰されていた
ttp://news.searchina.ne.jp/disp.cgi?y=2009&d=0701&f=national_0701_028.shtml
目に見えるところだけは、「品質優秀」だったということ。
川のそばで砂の地層があり、液状化現象が起こりやすい場所だと考えられます。
これは、土を盛っただけで土が移動してしまうのですからかなり確実でしょう。
それなのに、基礎部分は何もやっていないのですから、地震が来たら今度は川の方向へ倒れることでしょうね。
102.
「中国はハリボテ国家」を象徴するような倒れ方だな
