この画像を大きなサイズで見る米海軍では次世代戦闘艦に搭載する長距離射程火砲の候補として、電磁レールガンの研究開発を進めている。

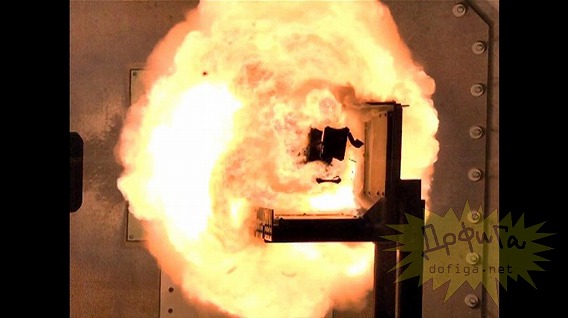

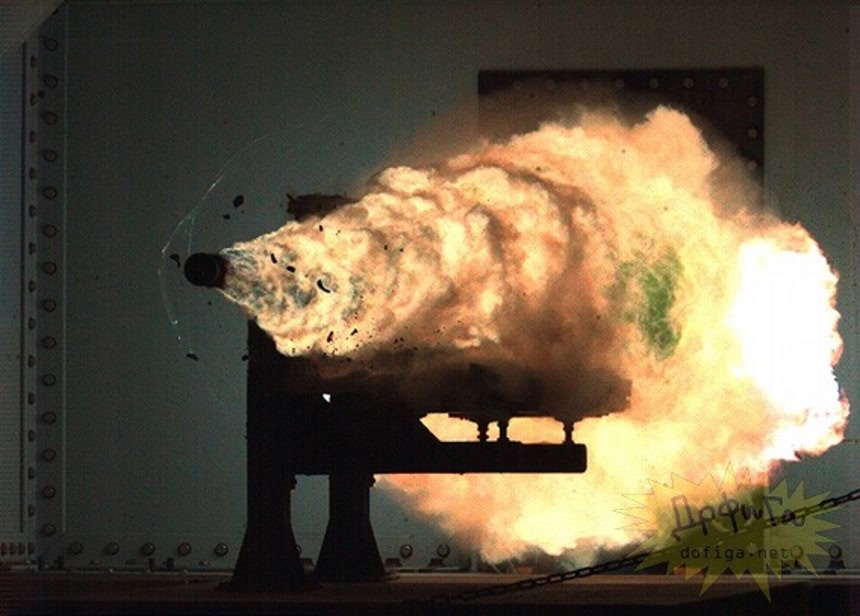

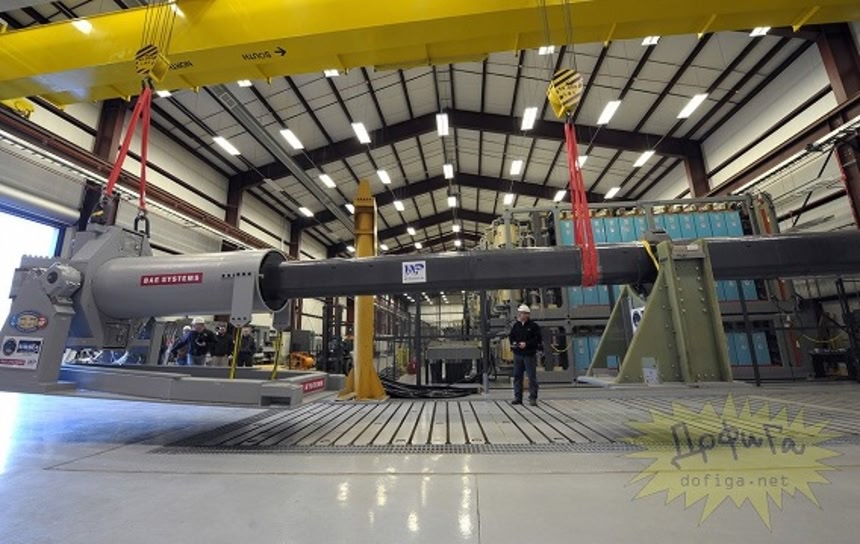

イギリスに本拠地を置く多国籍防衛企業BAEシステムズの子会社BAE Systems Incは、米国海軍研究局（ONR）の資金提供を受けて、64メガジュール級の試作機を開発しており、2008年の実証実験では10メガジュールを超える発射に成功した。将来的には、マッハ7.5（秒速2.4キロメートル）の初速で発射された弾体が、320キロメートル先の目標に到達する計画だ。
試算によれば、弾体は着弾時にも音速を大きく超えるマッハ5（秒速1.7キロメートル）前後を維持できるとされ、事実上迎撃は不可能である。

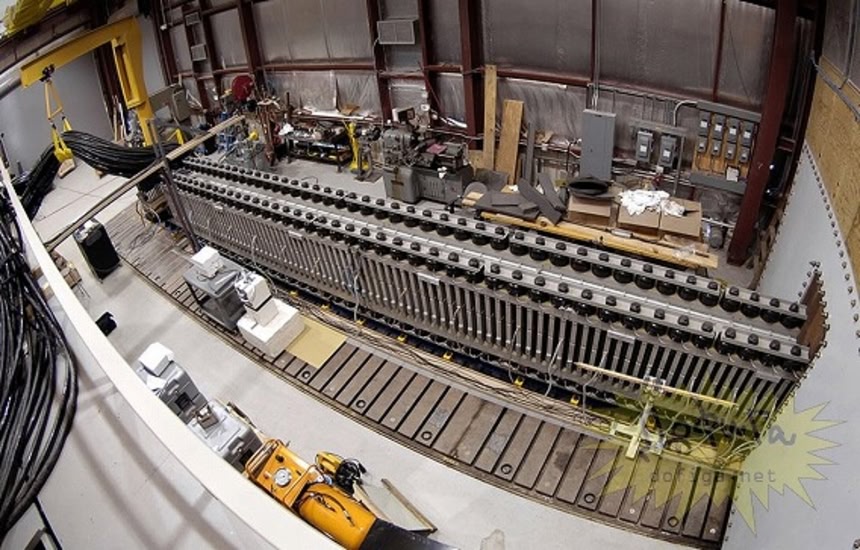

このレールガンは、電位差のある二本の伝導体製のレールの間に電流を通す伝導体を弾体としてはさみ、この弾体上の電流とレールの電流に発生する磁場の相互作用によって、弾体を加速して発射する仕組みとなっている。
火薬を用いた弾体を発射する従来型砲の場合、火薬が起爆した際の燃焼によりほとんどのエネルギーが使われてしまうために、エネルギー効率が低く、弾体の初速度を上げることには既に限界となっている。そのため、米海軍で用いられているMK 45/5インチ型砲塔の場合、射程距離は20マイル（約32キロ）前後しかない。ちなみに、戦艦大和の主砲でも射程距離は約42キロであった。
一方、レールガンの場合は化学的爆発のような不効率な部分が少なく理論上は入力する電流が高ければ高い程、高いエネルギーで弾体を発射させることが可能となるため、米海軍では、レールガンを用いれば、従来型兵器（MK 45）の10倍の200マイル（約320キロ）の射程距離を持つ砲塔の開発が可能と見ている。
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る
この画像を大きなサイズで見る関連記事：
