絶妙の動きをするサーボ機構スプリング製造マシーンが凄い！！

2011年06月12日 ι コメント(22) ι 動画 ι サイエンス＆テクノロジー ι #
どつき

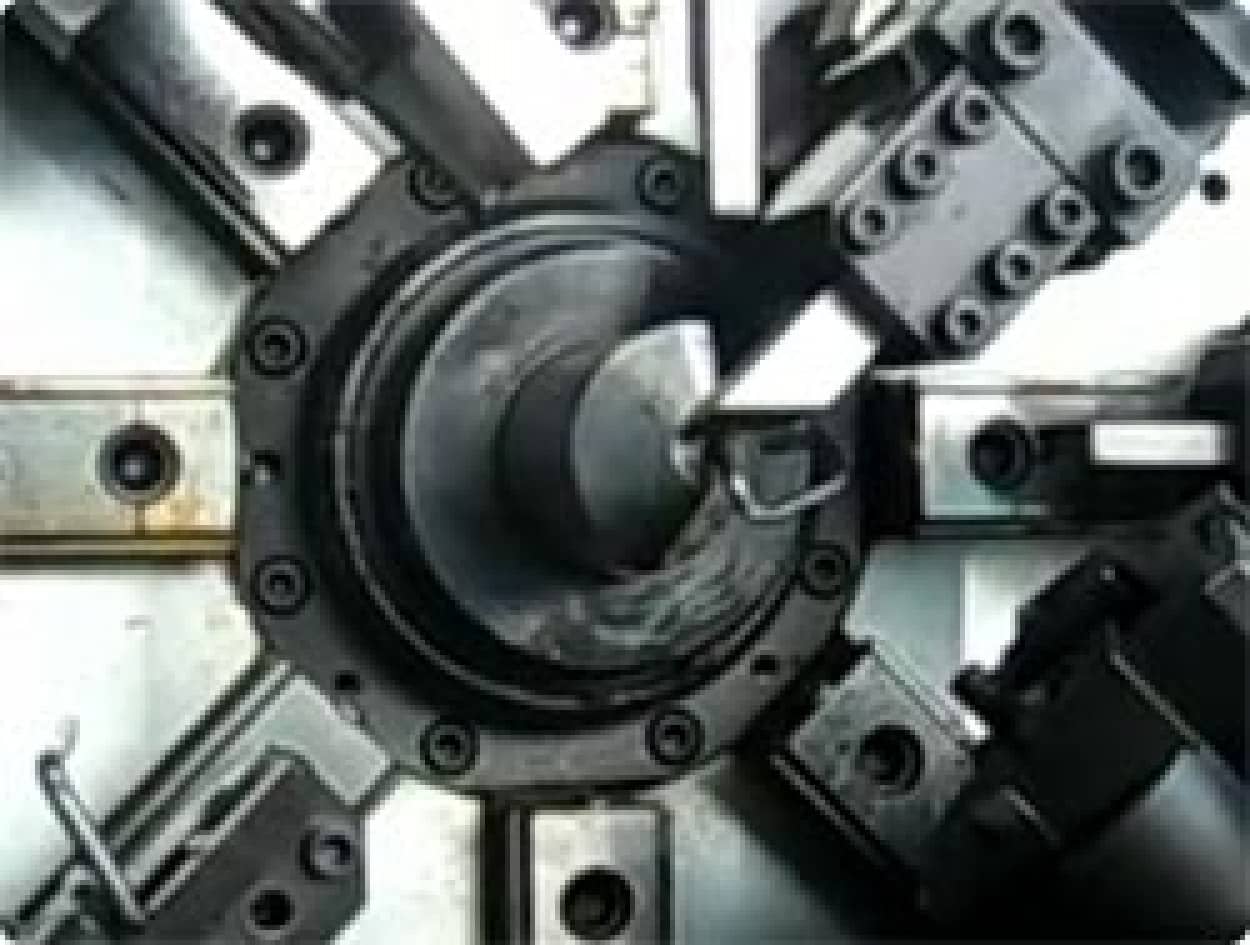

　見方によってはみんなで力を合わせて１つのものを作り上げる素晴らしい連携プレーのようにも見えるし、ひとりを大勢が突いていじくりまわしてヘニョヘニョにさせるようにも見える、サーボ機構を使ったスプリング製造マシーンの映像なんだ。
広告
ソース：ES50-8A MAX CNC Spring forming machine
サーボ機構とは・・・物体の位置、方位、姿勢などを制御量として、目標値に追従するように自動で作動する機構。自動制御装置。 サーボ(Servo) の語源はラテン語の"servus"(英語のslave、日本語で奴隷tの意味）。ファクトリーオートメーションやロボット分野では欠かせない技術となっている。コントローラ（司令部）がサーボアンプ（制御部）をとおしてサーボモータ（駆動・検出部）を制御し、サーボモータは制御の状態を確認し制御部にフィードバックする。
関連記事：
ゾル・ゲル状の半液体をぬるりひょんとすくい上げる画期的なロボットハンド「すくいあげ移載機」

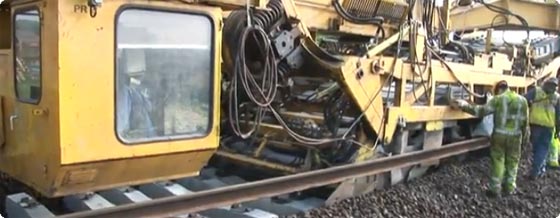

線路の枕木を自動回収し、新しい枕木を設置していく作業車がすごい！
