ボイラー爆発

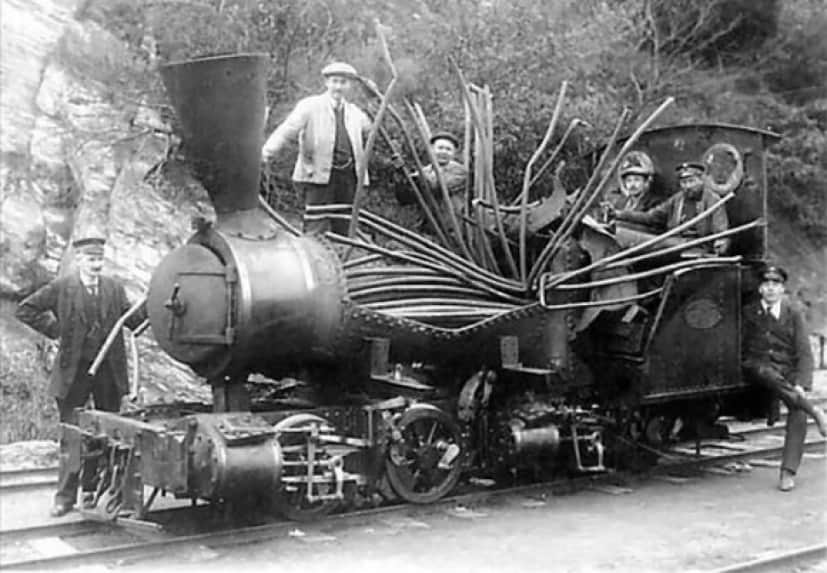

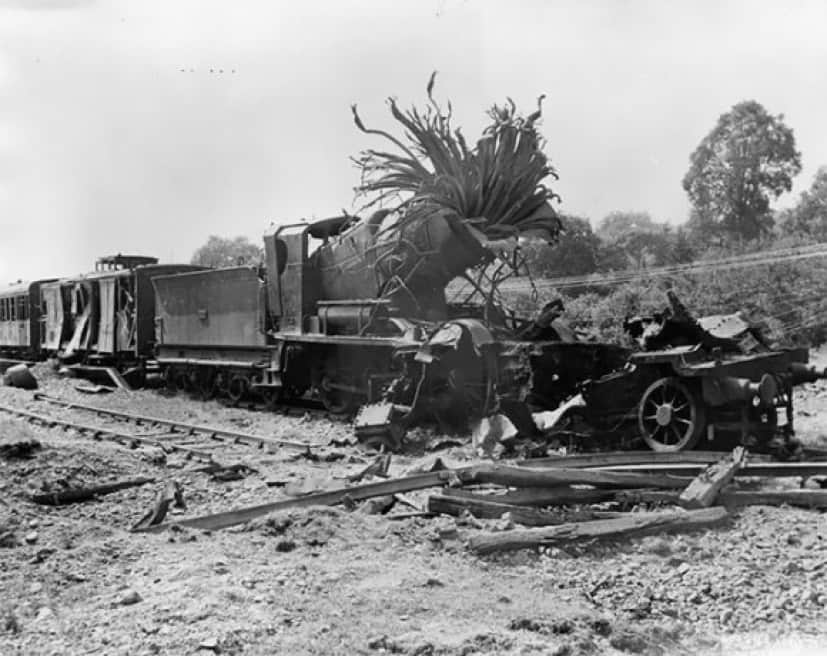

ボイラー爆発後の蒸気機関車 vintag.es

 19世紀後半から20世紀始めにかけて、蒸気機関車のボイラーはたびたび爆発したそうだ。

 その原因は、スケーリング(不溶性固形物がボイラー内に付着すること)やオーバーヒートを引き起こす水処理のミス、低水位、安全バルブの詰まり、あるい機関士・機関助士の操作ミスなど、たくさんある。最悪の場合、ボイラー爆発につながる炉の爆発もある。

 失敗は成功の母とも言われているが、産業革命以来、人類は数々の失敗を乗り越えて現代のテクノロジーを築き上げてきた。

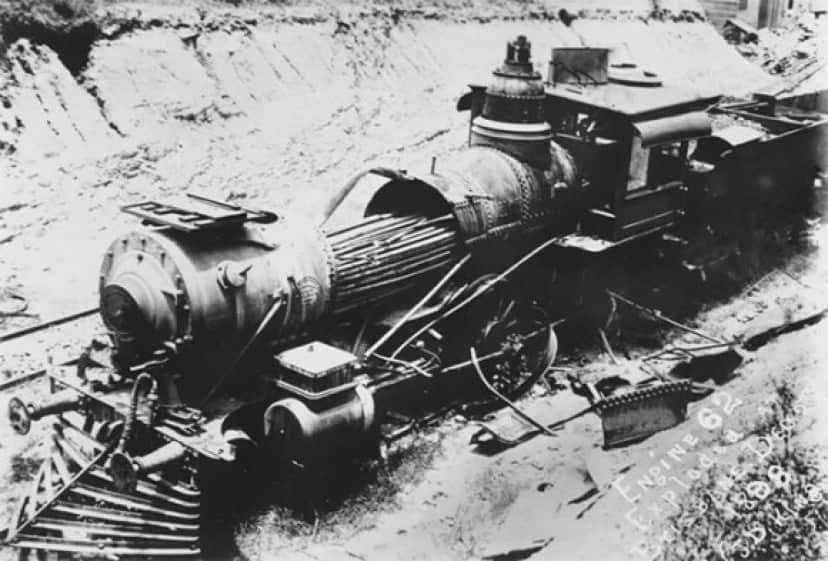

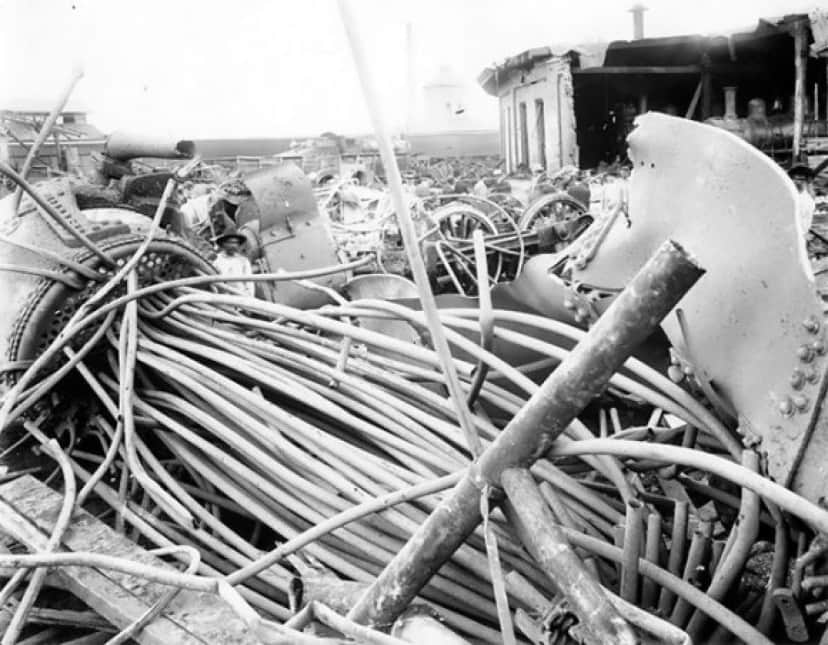

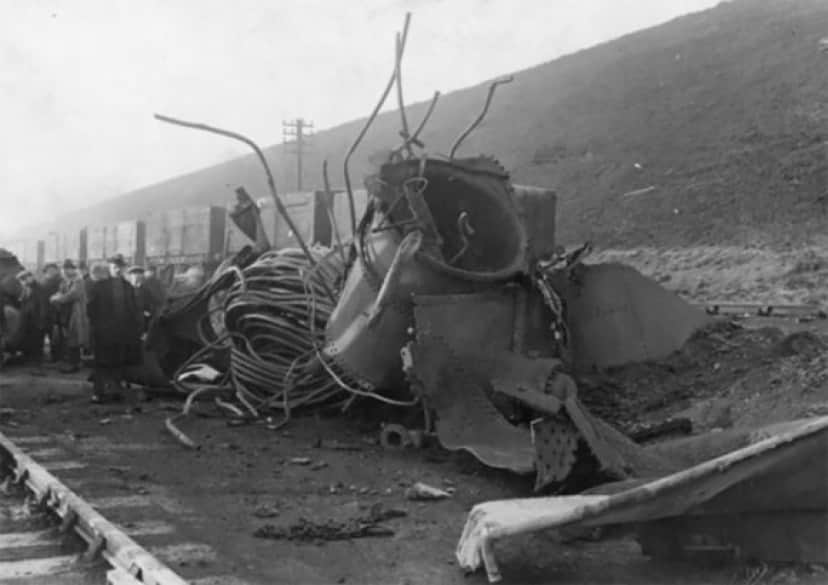

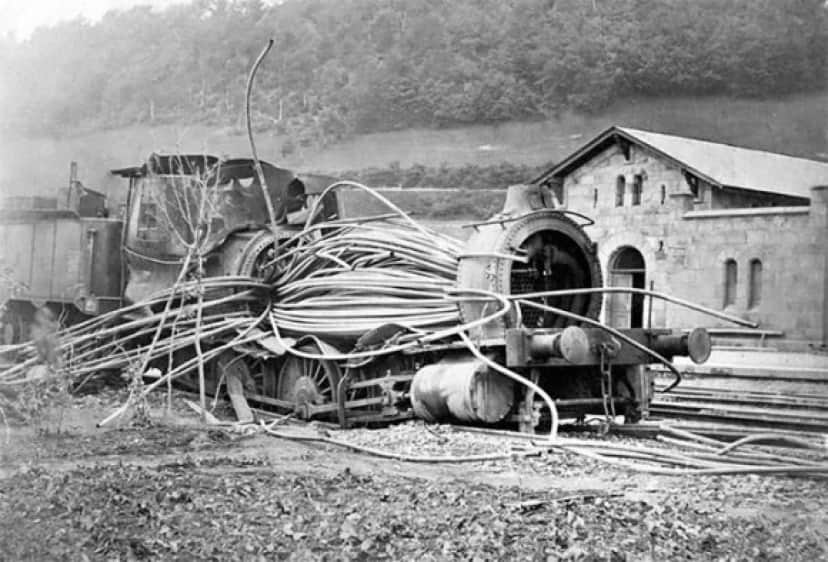

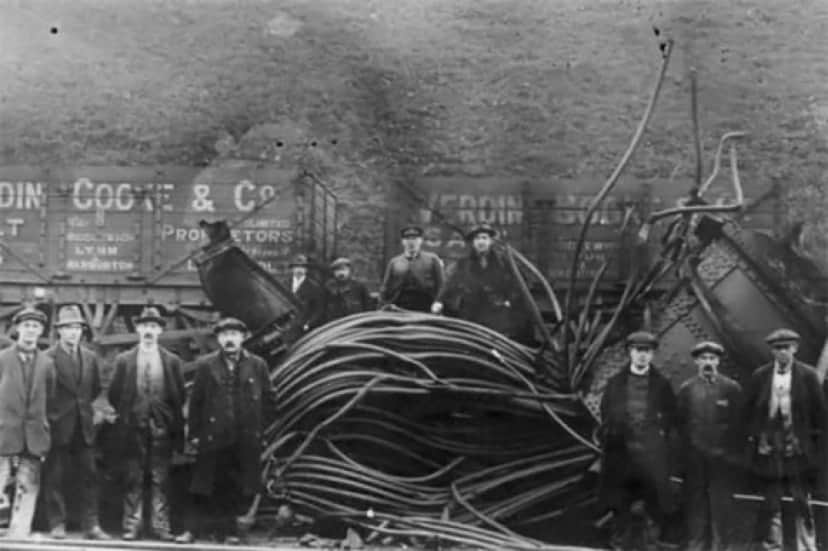

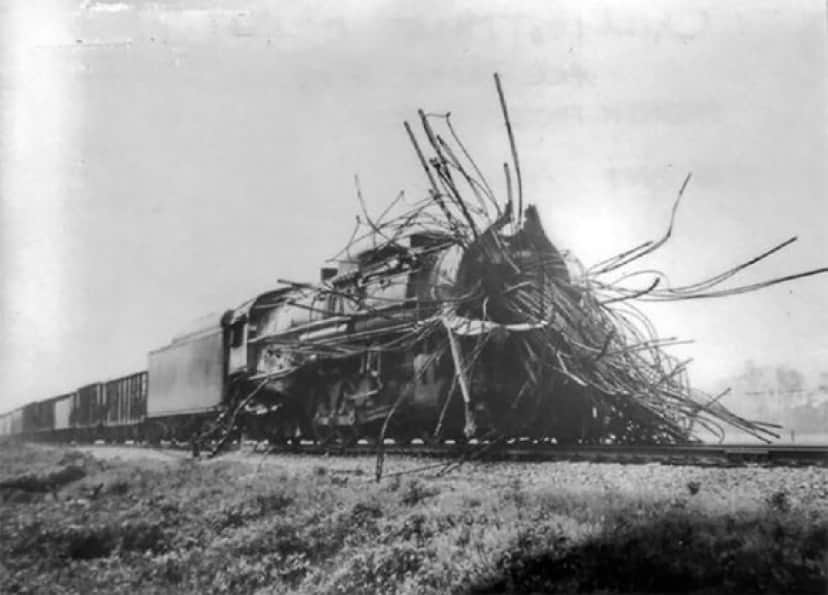

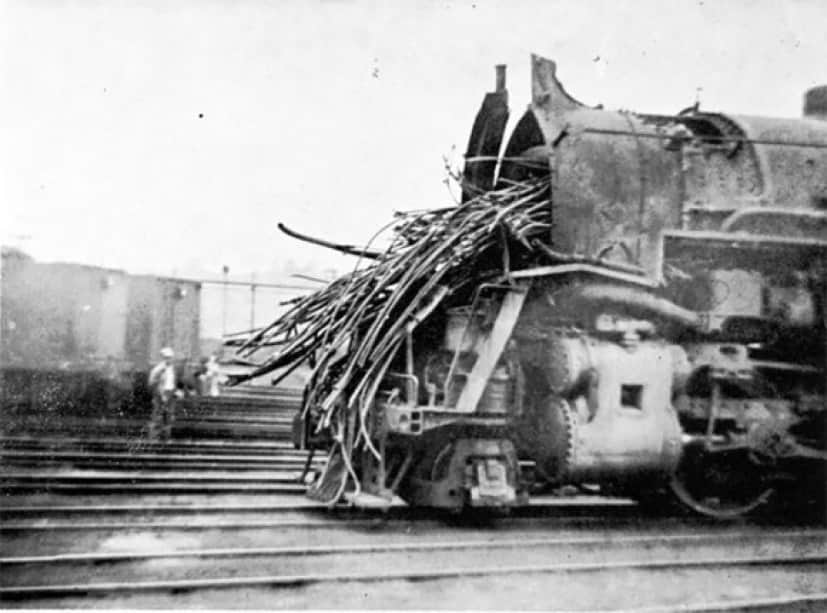

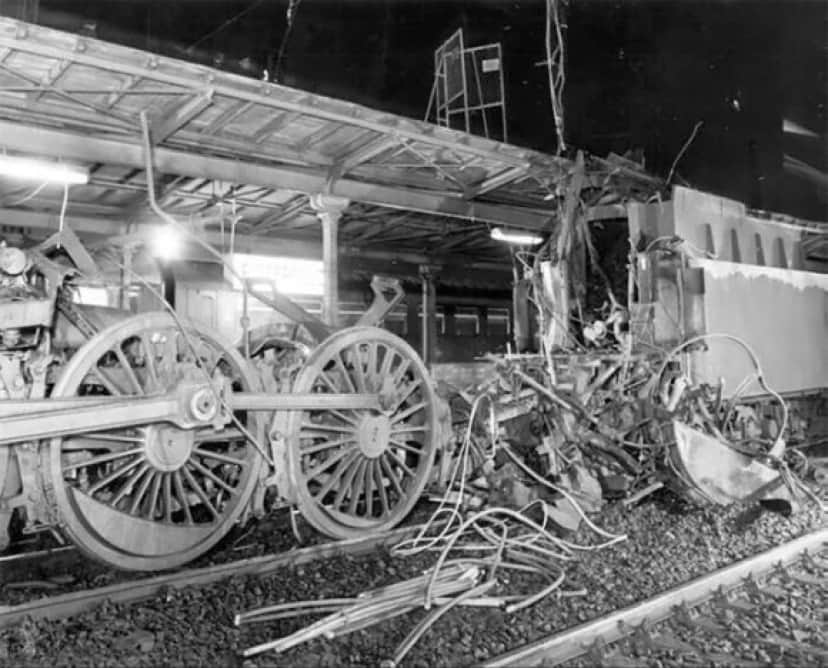

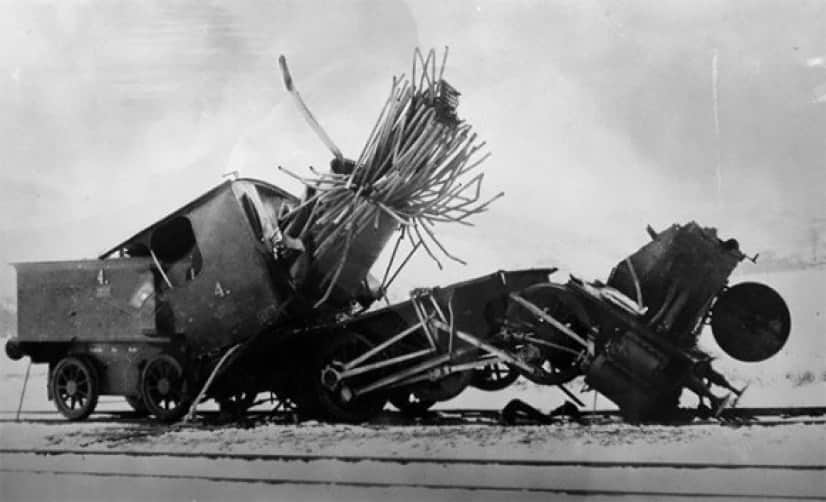

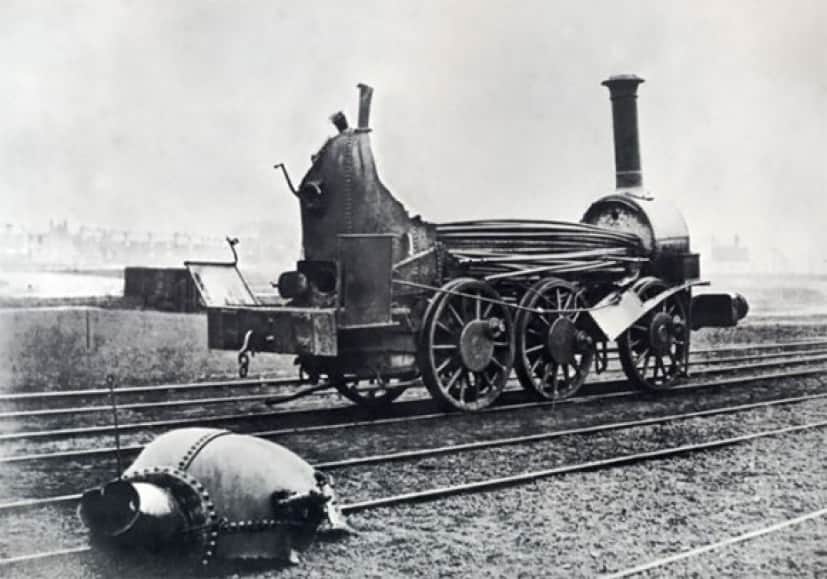

 ここでは、写真に記録されたボイラー爆発後の蒸気機関車の写真を見ていこう。
スポンサードリンク


危険なボイラー爆発


 特に危険なのは、機関車タイプの煙管ボイラーの爆発だという。

 ボイラーの火室の上部には、常にある程度の水をはっておかなくてはならない。そうしないと、炎による熱でここの天井板が脆くなって、通常の作動圧力でも限界に達してしまう可能性があるからだ。

2_e4

3_e2

4_e3

 こうした失敗は、鉄道機関車に限ったことではない。機関車型ボイラーは、牽引自動車、可動式エンジン、採鉱や伐採用のスキッドエンジン、製材所や工場用の定置エンジンにも使われていて、パッケージボイラーとして、加熱等のプロセスのための蒸気を供給していた。いずれにしても、水位を適切に保つことが、安全に操業するための基本だ。

 初期の頃から、試行錯誤を繰り返して、わたしたちは蒸気機関のさまざまな知識を得てきた。爆発の災難やその結果生じた損害は、避けられないことだったが、19世紀末までには、設計や保全整備が劇的に改善されて、爆発事故はかなり減った。その改良は20世紀に入っても続く。

 その後、さまざまな防護装置がとられるようになり、爆発事故はまれになった。政府や業界の要望によって定期点検が義務づけられたからだ。安全装置が効かないと、温水器が驚くべき破壊力で爆発することもあったのだ。

5_e2

6_e2

7_e1

8_e0

9_e

10_e0

11_e

12_e

13_e

14_e

15_e
References:Bizarre Vintage Photos Of Steam Engines After A Boiler Explosion From The Late 19th And Early 20th Centuries/ written by konohazuku / edited by parumo
